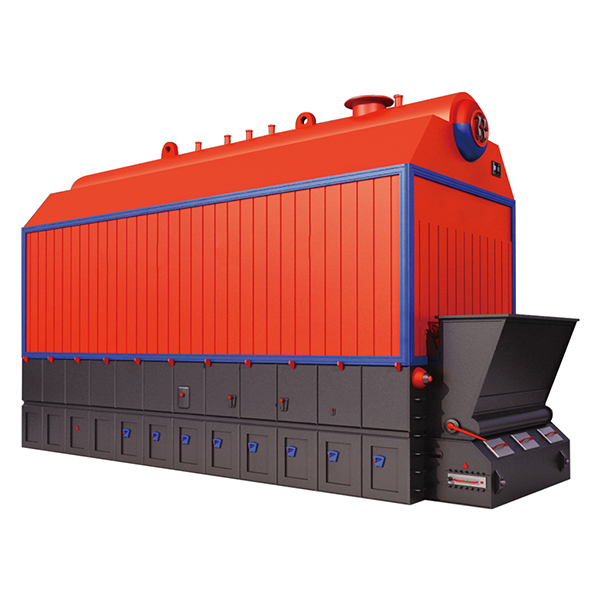

SZL型系列熱水鍋爐系本廠自行開發的一種組裝型蒸汽鍋爐，鍋爐為縱向布置雙鍋筒型,燃燒裝置為鏈帶式鏈條爐排的自循環型水管鍋爐。
       鍋爐的主體分上、下兩大組件出廠，上部大件由上、下鍋筒、水冷管系、框架、爐墻及外護板組裝出廠，下部大件由加煤斗、鏈條爐排、鋼架、爐墻等組成，除下部爐墻在現場砌筑以外，其余均組裝出廠，為有效地降低排煙溫度，提高熱效率，在鍋爐尾部設置了鑄鐵省煤器。
       鍋爐爐膛的前、后、左、右四側均布置了水冷壁管，四側水冷壁管分別通過各自的下降管與下集箱相連，組成四個獨立的自然循環回路，上、下鍋筒之間共布置了二組對流管束，對流管束與爐膛之間的過渡區作為冷卻室，用來進一步降低爐膛出口的高溫?zé)煔狻?/span>
       鍋爐上部爐墻采用耐火混凝土為耐火層及珍珠巖保溫混凝土和硅酸鋁耐火纖維為保溫層組成的輕型爐墻結構，爐墻外部設有瓦楞外護板。
鍋爐煙氣流程為：燃料自加料斗落到爐排上，通過煤閘門進入爐膛燃燒，火焰被爐膛水冷壁吸熱后形成高溫?zé)煔?，?jīng)冷卻室進入對流管段，煙氣在對流段經過兩回程換熱排出爐體進入省煤器，然后通過除塵器，再由引風機引到煙囪。
       配置的鏈帶式鏈條爐排與我國現有使用的各種爐排基礎上，作了較大的改進，擴大了一次風進入爐排下部的風口面積，降低了進口流速，改善了橫向配風。調風裝置也作了改進。
       該燃生物質鏈條爐排鍋爐，嚴格遵照國家技術標準進行制造和驗收，質量穩定性能良好，可供小區、工廠、企業、事業機關、學校生活所需之采暖及熱水。
